变频串联谐振试验成套装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

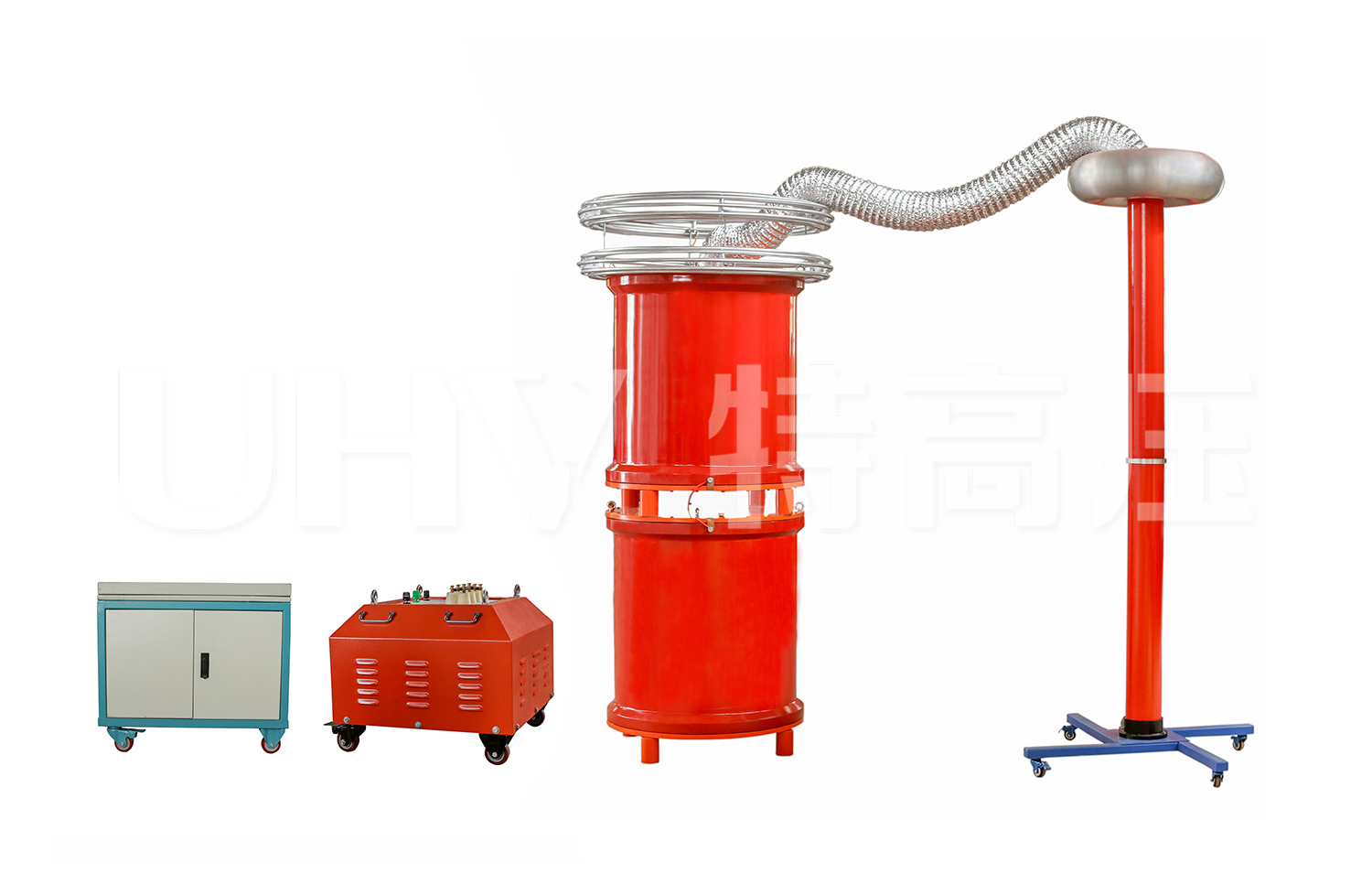

变频串联谐振试验成套装置主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
产品别称：交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振试验成套装置
| 额定输出电压 | 0～1000kV及其以下 |
| 输出频率 | 30～300Hz |
| 谐振电压波形 | 纯正弦波，波形畸变率≤1.0% |
| 工作时间 | 满功率连续工作时间60min |
| 品质因数 | 30~90 |
| 频率调节灵敏度 | 0.1Hz |
| 不稳定度 | ＜0.05% |
| 工作电源 | 单相220V或三相380V±10% |
| 工频50Hz±5% |
| 产品型号名称 | 变频源 | 谐振电抗器 | 激励变压器 | 分压器 | 适用范围 |
| HTXZ-50/50 | 4kW | 25kV/1A二台(干式) | 4kVA(干式) | 50kV | 1000kVA及以下10kV电力变。10kV开关、母线、PT、CT等。10kV(300mm2)电缆≤1.0km |
| HTXZ-108/108 | 6kW | 27kV/1A四台(干式) | 6kVA(干式) | 110kV | 31500kVA及以下35kV电力变。35kV开关、母线、PT、CT等。10kV(300mm2)电缆≤2km。35kV (300mm2)电缆≤0.5km |
| HTXZ-200/200 | 10kW | 50kV/1A四台(干式) | 10kVA(干式) | 200kV | 50000kVA及以下110kV电力变。110kVGIS、PT、CT等(预防性试验)。35kV(300mm2)电缆≤1.0km。10kV (300mm2)电缆≤2.0km |
| HTXZ-270/270 | 15kW | 45kV/1A六台(干式) | 15kVA(干式) | 300kV | 50000kVA及以下110kV电力变。110kVGIS、PT、CT等。35kV(300mm2)电缆≤1.2km。10kV (300mm2)电缆≤3.0km |
| HTXZ-800/400 | 30kW | 50kV/2A八台(干式); 100kV/2A四台(油浸式) | 30kVA(干式); 30kVA(油浸式) | 400kV | 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。110kV/220kVGIS、PT、CT等。35kV(300mm2)电缆≤2.0km。110kV (300mm2)电缆≤0.7km |
| HTXZ-1600/800 | 60kW | 200kV/2A四台(油浸式) | 60kVA(干式) | 800kV | 80000kVA及以下220kV电力变。50000kVA及以下110kV电力变。500kVGIS、PT、CT等。220kV开关、GIS、PT、CT等。110kV(400mm2)电缆≤1.5km。220kV (400mm2)电缆≤1.0km |
1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。如有盗用或复印行为，将追究法律责任。
2.了解更多特高压产品信息请进入 产品中心 。服务热线：
1、同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式浇注，机械强度高，电气绝缘性能好，美观可靠。
2、变频电源控制箱容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；单相220V或是三相380V输入电源通用，方便现场取电。
3、配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
